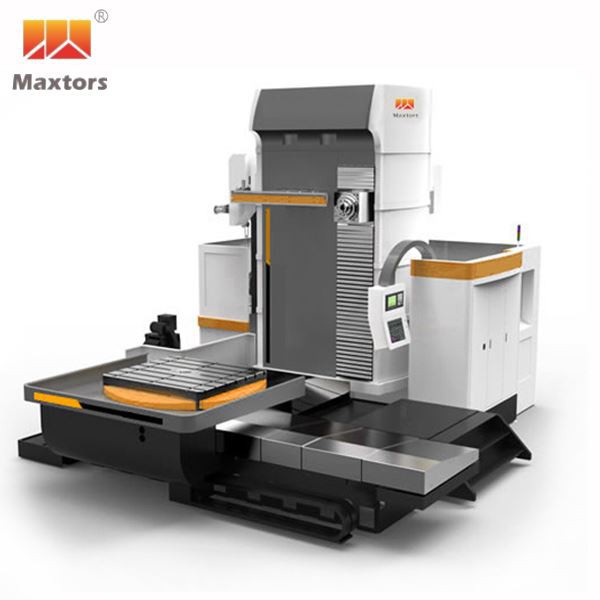

Predstavitev izdelka

CNC vrtalni rezkalnik je avtomatska obdelovalna oprema, razvita na osnovi navadnih rezkalnih strojev. Tehnologija obdelave obeh je v osnovi enaka, nekoliko podobna pa je tudi struktura. Oprema je na voljo v dveh vrstah brez skladišča orodja in z skladiščem orodja. Med njimi se tip z zalogovnikom orodja imenuje tudi obdelovalni center. Oprema je na voljo v vodoravnem ali dvojnem stolpcu, lahko izberete različne velikosti in vrste glede na vaše potrebe. Učinkovito se lahko uporablja za obdelavo delov, kalupov in ulitkov različnih velikosti za zmanjšanje proizvodnih stroškov in povečanje ekonomičnosti.

Lastnosti izdelka

CNC vrtalni rezkalnik lahko obdeluje prilagodljive in fleksibilne dele in ima visoko proizvodno učinkovitost. Za dele s kompleksnimi obrisi ali dimenzijami, ki jih je težko obdelati z običajnimi stroji, je mogoče tudi enostavno dokončati, saj lahko po enem vpenjanju in pozicioniranju oprema obdela dele, ki zahtevajo večprocesno obdelavo. Oprema nima le visoke natančnosti obdelave in zanesljive kakovosti obdelave, temveč se lahko tudi učinkovito izogne napakam pri delovanju, ki jih povzročajo človeški dejavniki. Zahvaljujoč visoki stopnji avtomatizacije proizvodnje lahko močno zmanjša delovno intenzivnost operaterjev.

Specifikacije produkta

Model	Enota	MHBM110	MHBM110A	MHBM110B	MHBM130
Potovanje
X Travel (standardno)	Mm	2500	2500	2500	2000
X Travel (izbirno)	Mm			3000/3500	2500/3000/3500
Y potovanje (standardno)	Mm	1800	1800	2200	2200
Y potovanje (neobvezno)	Mm				2600
Z potovanje (standardno)	Mm	1500	1500	1500/2000 (opcija)	1500/2000 (opcija)
W Travel (standardno)	Mm	400	550	550	700
Vreteno
Središče vretena do površine mize	Mm	0~1800	0~1800	0~2200	0~2200
Nos vretena do središča mize	Mm	100~2000	150~2200	150~2200	-40~2160
Dia vretena	Mm	110	110	110	130
Konus vretena		ISO50	ISO50	ISO50	ISO50
Hitrost vretena (standardno)	vrt./min	35~3500	35~3500	35~3500	35~3000
Premik hitrosti vretena		2 izmeni	2 izmeni	2 izmeni	2 izmeni
Način vožnje		Menjalnik	Menjalnik	Menjalnik	Menjalnik
Delovna miza
Velikost delovne mize (neobvezno)	Mm	1250×1250		1400×1600	1400×1600 (1600×1800)
Kot indeksiranja	DEG	1 stopinja (standardno)0.001 stopinja (opt.)	1 stopinja (standardno)0.001 stopinja (opt.)	1 stopinja (standardno)0.001 stopinja (opt.)	1 stopinja (standardno)0.001 stopinja (opt
Dia merilne luknje	Mm	60H7	60H7	140H7	Φ140H7
maks. Nalaganje na mizo	KG	5000	6000	8000	8000/10000
T-reža	Mm	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
Natančnost indeksiranja	sek	15 stopinj	15 stopinj	15 stopinj	15 stopinj
Ponavljajoča se natančnost pozicioniranja	sek	4"	4"	4"	4"
Natančnost kodirnika	sek	±5"	±5"	±5"	±5"
Način vožnje
Os XYZ		Neposredno	Neposredno	Neposredno	Neposredno
W os		Vrsta pasu	Vrsta pasu	Vrsta pasu	Vrsta pasu
Protiutež osi Y		Ravnotežni blok	Ravnotežni blok	Hidravlični	Hidravlični
Hitrost podajanja
X/Y/Z/W Rezalna hitrost podajanja	m/MIN	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
X/Y/Z/W hitra hitrost podajanja	m/MIN	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Aksialna vožnja
Kroglični vijak osi X	Mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kroglični vijak osi Y	Mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Kroglični vijak osi Z	Mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kroglični vijak osi W	Mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/zabojnik za orodje (izbirno)
Zmogljivost orodij		40	40	40	60
Metoda izbire orodja		Absolutna vrednost	Absolutna vrednost	Absolutna vrednost	Absolutna vrednost
Vrsta menjave orodja		Vrsta roke	Vrsta roke	Vrsta roke	Vrsta roke
Vrsta stebla orodja		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
maks. Teža orodja	KG	25	25	25	25
maks. Dolžina orodja	Mm	500	500	500	500
maks. Dia orodja (Št. sosednji)	mm	125/250	125/250	125/250	Φ125/250
Vreteno in motor
Motor vretena	KW	FANUC 15/18,5	FANUC 15/18,5	FANUC 15/18,5	FANUC 22/30
vreteno maks. Navor	Nm	787/965	787/965	787/965	3002/4093
Natančnost
Natančnost pozicioniranja	Mm	±0.010	±0.010	±0.010	±0.010
Ponavljajoča se natančnost pozicioniranja	Mm	±0.005	±0.005	±0.005	±0.005
drugi
Zahtevan zračni tlak	kgf/cm²	6	6	6	6
Zahtevano napajanje	KVA	45	45	55	85
Kapaciteta rezervoarja za vodo	L	315	315	315	315
Odtis
Dolžina	Mm	5430	5430	5970	7970
Premer	Mm	6450	6450	6080	6080
Višina	Mm	4590	4590	4990	4790
Utež	KG	33000	33500	34000	40000

Model	Enota	MHBM110B	MHBM130	MHBM130A/5	MHBM130B/6
Potovanje
X Travel (standardno)	Mm	2500	2000	3500	4500
X Travel (izbirno)	Mm	3000/3500	2500/3000/3500	4500/5500	5500
Y potovanje (standardno)	Mm	2200	2200	2600	3500
Y potovanje (neobvezno)	Mm		2600	3500
Z potovanje (standardno)	Mm	1500/2000 (opcija)	1500/2000 (opcija)	1500/2000 (opcija)	2000/2500 (opcija)
W Travel (standardno)	Mm	550	700	700	700
Vreteno
Središče vretena do površine mize	Mm	0~2200	0~2200	0~2600	0~3500
Nos vretena do središča mize	Mm	150~2200	-40~2160	100~2300	200~2900
Dia vretena	mm	110	130	130	130
Konus vretena		ISO50	ISO50	ISO50	ISO50
Hitrost vretena (standardno)	vrt./min	35~3500	35~3000	35~3000	35~3000
Premik hitrosti vretena		2 izmeni	2 izmeni	2 izmeni	2 izmeni
Način vožnje		Menjalnik	Menjalnik	Menjalnik	Menjalnik
Delovna miza
Velikost delovne mize (neobvezno)	Mm	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
Kot indeksiranja	DEG	1 stopinja (standardno)0.001 stopinja (opt.)	1 stopinja (standardno)0.001 stopinja (opt	1 stopinja (standardno)0.001 stopinja (opt	1 stopinja (standardno)0.001 stopinja (opt
Dia merilne luknje	Mm	140H7	Φ140H7	330H7	330H7
maks. Nalaganje na mizo	KG	8000	8000/10000	15000/20000	20000/25000
T-reža	Mm	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
Natančnost indeksiranja	sek	15 stopinj	15 stopinj	15 stopinj	15 stopinj
Ponavljajoča se natančnost pozicioniranja	sek	4"	4"	4"	4"
Natančnost kodirnika	sek	±5"	±5"	±5"	±5"
Način vožnje
Os XYZ		Neposredno	Neposredno	Neposredno	Neposredno
W os		Vrsta pasu	Vrsta pasu	Vrsta pasu	Vrsta pasu
Protiutež osi Y		Hidravlični	Hidravlični	Hidravlični	Hidravlični
Hitrost podajanja
X/Y/Z/W Rezalna hitrost podajanja	m/MIN	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
X/Y/Z/W hitra hitrost podajanja	m/MIN	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Aksialna vožnja
Kroglični vijak osi X	Mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kroglični vijak osi Y	Mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Kroglični vijak osi Z	Mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kroglični vijak osi W	Mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/zabojnik za orodje (izbirno)
Zmogljivost orodij		40	60	60	60
Metoda izbire orodja		Absolutna vrednost	Absolutna vrednost	Absolutna vrednost	Absolutna vrednost
Vrsta menjave orodja		Vrsta roke	Vrsta roke	Vrsta roke	Vrsta roke
Vrsta stebla orodja		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
maks. Teža orodja	KG	25	25	25	25
maks. Dolžina orodja	Mm	500	500	500	500
maks. Dia orodja (Št. sosednji)	Mm	125/250	Φ125/250	Φ125/250	Φ125/250
Vreteno in motor
Motor vretena	KW	FANUC 15/18,5	FANUC 22/30	FANUC 22/30	FANUC 22/30
vreteno maks. Navor	Nm	787/965	3002/4093	3002/4093	3002/4093
Natančnost

14 VMC Linear Feature

Standardna konfiguracija

● Navpični tip

● BT40 8000rpm Vreteno

● Hladilnik olja vretena

● Sistem šob za hladilno tekočino vretena

● Linearne tirnice osi XYZ

● Servo motor osi XYZ

● Popolnoma zaprta zaščita pred škropljenjem

● Toplotni izmenjevalnik električne omarice

● Vmesnik za prenos podatkov

● Avtomatski sistem mazanja

● Sistem hladilne tekočine za rezanje

● LED delovna svetilka

● Lučka za konec programa

● Prenosno elektronsko ročno kolo (MPG)

● Nivelirni vijaki in bloki

● Sistem pihanja zraka za rezanje

● CNC priročnik in priročnik za uporabo

● Sistem hladilne tekočine za izpiranje ostružkov

● Rezervoar za vodo

● Varnostna vrata

● Transformator (glede na lokalno napetost)

● Mitsubishi CNC krmilnik

Izbirna konfiguracija

○BT/ISO/HSK-A63 10000~30000rpm vreteno

○Hladilno sredstvo skozi vreteno (CTS)

○Sistem ATC/Tool Magazine

○Električna omarica AC

○Sistem vijačnega transporterja za odrezke

○Verižni transportni sistem za odrezke

○Vrtljiva miza 4. osi

○Nagibna in vrtljiva miza 5. osi

○Linearna lestvica

○Auto.Tool merilni sistem

○Sistem za merjenje Auto.Workpiece

○Oznaka CE

○Višina stebra stroja

○LNC/Syntec CNC krmilnik

○CNC krmilnik FANUC/Siemens/Heidenhain

○Druge možnosti po želji

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

pogosta vprašanja

V1: Ali ste trgovsko podjetje ali proizvajalec?
O: Smo tovarna.

Q2. Kaj pa dobavni rok?
O: Redni izdelki potrebujejo 15 ~ 45 dni.

V3: Ali nudite vzorce? je brezplačno ali dodatno?
O: Da, vzorec lahko ponudimo brezplačno, vendar ne plačamo stroškov prevoza.

Q4. Kako pošiljate blago in koliko časa traja, da prispe?
O: Ker so naši stroji težki izdelki, se običajno pošiljajo po morju ali železnici. Nekje tudi s tovornjakom. Kako dolgo bo prispel, je odvisno od lokacije.

V5. Kakšni so vaši plačilni pogoji?
O: Plačilo<=5000USD, 100% in advance. Payment>=5000USD, 30 odstotkov T/T vnaprej, stanje pred odpremo. Če imate še kakšno vprašanje, vas prosimo, da nas kontaktirate.
