CNC struženje z ravno posteljo

CNC struženje z ravno posteljo

CK636/CK6136/CK636/CK6140/CK6150/CK6160/CK6163/CK6180/CK6183
Horizontalni CNC stružni stroj s škatlastim načinom / težkim načinom

Pošlji povpraševanje

Uvod

CNC obdelovalni stroj je avtomatski obdelovalni stroj, primeren za sodobno industrijsko proizvodnjo. Ključna beseda njenega rojstva je avtomatizacija. Je neke vrste CNC oprema z veliko domačo uporabo in široko pokritostjo. CNC struženje s ploščato posteljo je preprosta CNC naknadna vgradnja z dvema ravninama tirnic, ki sta vzporedni z osnovno ravnino. Dobra togost in visoka natančnost izdelave omogočata obdelavo različnih delov, ki zahtevajo visoko natančnost oblike. Poleg tega lahko izdela dele, ki so po obliki relativno blizu zahtevani geometriji na risbi, vključno z loki in drugimi ukrivljenimi profili. Dobro programiranje lahko zagotovi dobro natančnost pozicioniranja in ponovljivost.



Lastnosti

1. Postelja CNC stružnice s ploščato posteljo uporablja obdelavo za kaljenje vodilne tirnice s super zvočno frekvenco, zato je trdota površine višja in je bolj odporen proti obrabi.

2. Napajalni sistem sprejme servo motor za neposreden pogon krogličnega vretena, tako da je natančnost prenosa visoka.

3. Polzaprti ali popolnoma zaprti modeli lahko zagotovijo dobro zaščito.

4. Postavitev komponent je razumna, nadzorni sistem je prav tako zelo stabilen, delovanje pa je relativno preprosto.



Podrobnosti

Postavka

Enota

CK6(1)36-A1/A2

CK6140-A

CK6140-B

CK6140-C

CK6150

CK6163

CK6183

Delo
Zmogljivost

Največji premer nihanja nad posteljo

Mm

360

400

400

400

500

630

830

Max.Swing dia.on drsna plošča

Mm

160

210

210

210

270

330

500

Največja dolžina obdelovanca

Mm

400

750

750

750

1000/1500

1000/1500

1000/1500

Vreteno

Razpon hitrosti vretena

vrtljajev na minuto

150~3000

150~2500

150~2000

150~1500

150~2000

9~1000

7~800

Stopnje hitrosti vretena



Brezstopenjski

Brezstopenjski

Brezstopenjski

Brezstopenjski

Brezstopenjski

Brezstopenjsko v 4 izmenah

Izvrtina vretena

Mm

Φ48/60

Φ58

Φ82

Φ115

Φ82

Φ105

Φ105

Konusna luknja za vreteno

Mm

Φ56/60

6#

90

115

90

Metrika 120 (1:20)

Metrika 120 (1:20)

Maual Chuck



Φ160/200

Φ200

Φ250

Φ320

Φ250

Φ325

Φ325

Motor vretena

KW

3/4

5.5

7.5

7.5

7.5

11

11

Krma

Hod po osi X (z orodjem)

Mm

220

230

230

230

260

490

490

Pomik osi X (z linearnim orodjem)

Mm

300

-

-

-

-

-

-

Potovanje osi Z

Mm

400

750

750

750

1000/1500

1000/1500

1000/1500

X/Z Rapid federate

m/MIN

8/10

8/10

8/10

8/10

8/10

6/10

6/10

X/Z min. vhodna enota

Mm

0.001

0.001

0.001

0.001

0.001

0.001

0.001

Natančnost

Natančnost ponovljivosti X/Z



0.005/0.008

0.005/0.008

0.005/0.008

0.005/0.008

0.007/0.01

0.007/0.01

0.007/0.01

Orodje
Postaja

4 Postaja za orodje



Std.

6 Postaja za orodje



Odločijo.

Linearni tip



Odločijo.

Zadnji del

Center zadnjega dela (MT)



4#

4#

4#

4#

5#

6#

6#

Površinska hrapavost

Neželezne kovine

μm

0.5

0.5

0.5

0.8

0.5

0.8

0.8

Jeklo

μm

0.8

0.8

0.8

1.6

0.8

1.6

1.6

Velikost

Velikost stroja (D × Š × V)

Mm

1520×1070×1460

2050×1180×1560

2050×1180×1560

2050×1180×1560

2800/3300×1360×1650

3298/3858×1660×1690

Teža stroja

Kg

1100/1200

1840

1920

2100

2800/3100

3800/4300

4000/4500

CNC krmilnik

KND K100T-Ci



Std.

GSK980TB3



Odločijo.

SYNTEC



Odločijo.

FANUC/Siemens/Mitsubishi



Odločijo.



2 -1

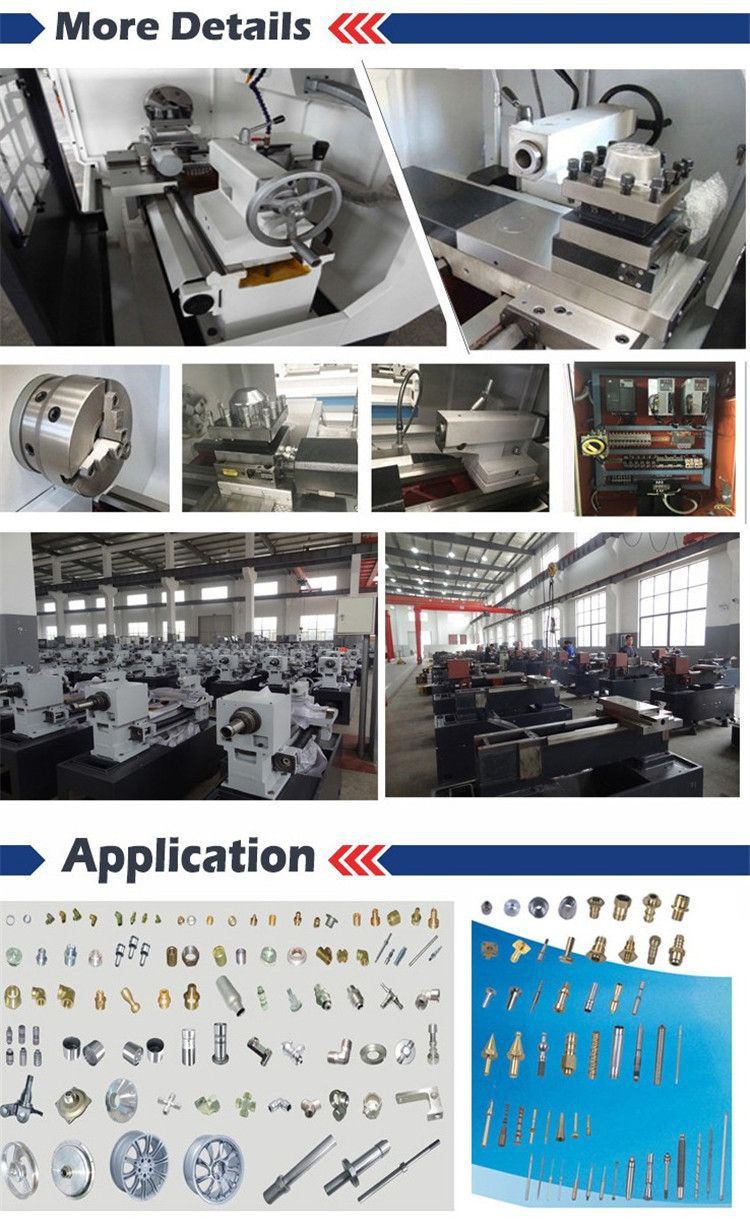

2-2









6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments





pogosta vprašanja

V. Kakšni so vaši običajni dobavni roki?
O. Običajni dobavni roki našega podjetja segajo od 3-4 tednov po prejemu naročila.

V. Kakšni so pogoji plačila, ki jih ponujate?
A. Sprejemamo plačilo T/T, L/C in gotovino, O/A itd.

V. Kakšen paket ponujate?
A. Običajno v jeklenih paletah, da zagotovimo, da je vse blago v dobrem stanju.

V. Kakšna je MOQ CNC struženja z ravno posteljo?
A. MOQ je odvisen od vaših zahtev glede barve, logotipa in tako naprej. Za nekatere običajne artikle, ki jih imamo na zalogi, je MOQ 1 komplet.

V. Ali imate certifikat CE?
A. Da, imamo certifikat CE, kakovost stroja je enoletna.

V. Kako nadzorovati kakovost izdelkov?
O. Vedno smo dajali velik poudarek ohranjanju ravni kakovosti. Poleg tega je načelo, ki ga vedno vzdržujemo, "strankam zagotoviti boljšo kakovost, boljšo ceno in boljše storitve".
